不发火防静电骨料，不发火防静电地坪施工

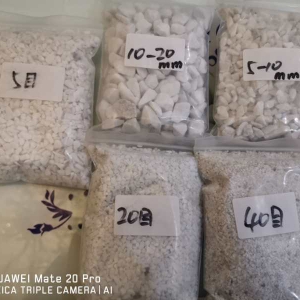

 不发火防静电骨料面层施工
 不发火防静电地面属系统地面工程，前期做好接地及导电网铺设（详见 《 导（防）静电地面设计规范 》 GB50515 一 2010 ) ，混凝土内掺入 5~7kg 导电粉，导电粉不可用碳粉替代，须用衰退期长的导静电材料。
 不发火面层材料面层施工从混凝土表层强度达到人行走2-3mm脚印开始直到面层作业全部完成。主要分以下几个阶段；
 当面层混凝土于终凝前施工工人脚印仅有2-3mm深度时，铺撒防静电、不发火骨料。为铺撒均匀，撒料要求分3~4次进行。用抹光机带圆盘提浆，用刮尺刮平再次提浆，撒布不发火防静电骨料，次撒布50%，待骨料浸透后再次提浆，第二次撒布30% ，待骨料浸透后，重复提浆撒布剩余20%骨料；表面用机械收光完毕；抹光机分阶段镘纵、横交错的作业压光3~4遍，直至面细腻光亮，（施工人员须穿软质平底鞋，以免损坏表面）；机械无法作业的边角部位由专业抹灰工进行人工搓毛和收光。
 如因天气或施工环境原因造成表层干燥过快，在用圆盘设备打磨毛面后，表面洒水湿润，需要用水与骨料按照 1 : 5 比例搅拌 3-5分钟均匀用刮尺批刮于表面，然后用收光机提浆收光。
 备注：因不发火防静电地面******规范薄厚度不能低于3.5mm ( 5 公斤／平米厚度为2.5mm ) ，故不发火防静电建议8-10公斤／平米（5mm厚度）使用，这样表面进行固化研磨抛光不会影响（厚度 ≥3.5mm ）验收不合格。
 下面介绍一种不发火防静研磨固化的方案 （已做过很多案例）
 1．老地面（或现浇混凝土随打上面随铺）
 2．铁刨
 3. 刷界面连接剂
 4．现场搅拌不发火防静电细石混凝土摊铺．
5 ．撒不发火防静电耐磨材料，圈盘搓毛、压实、收光、待地面完工十天以后可以固化研磨。
